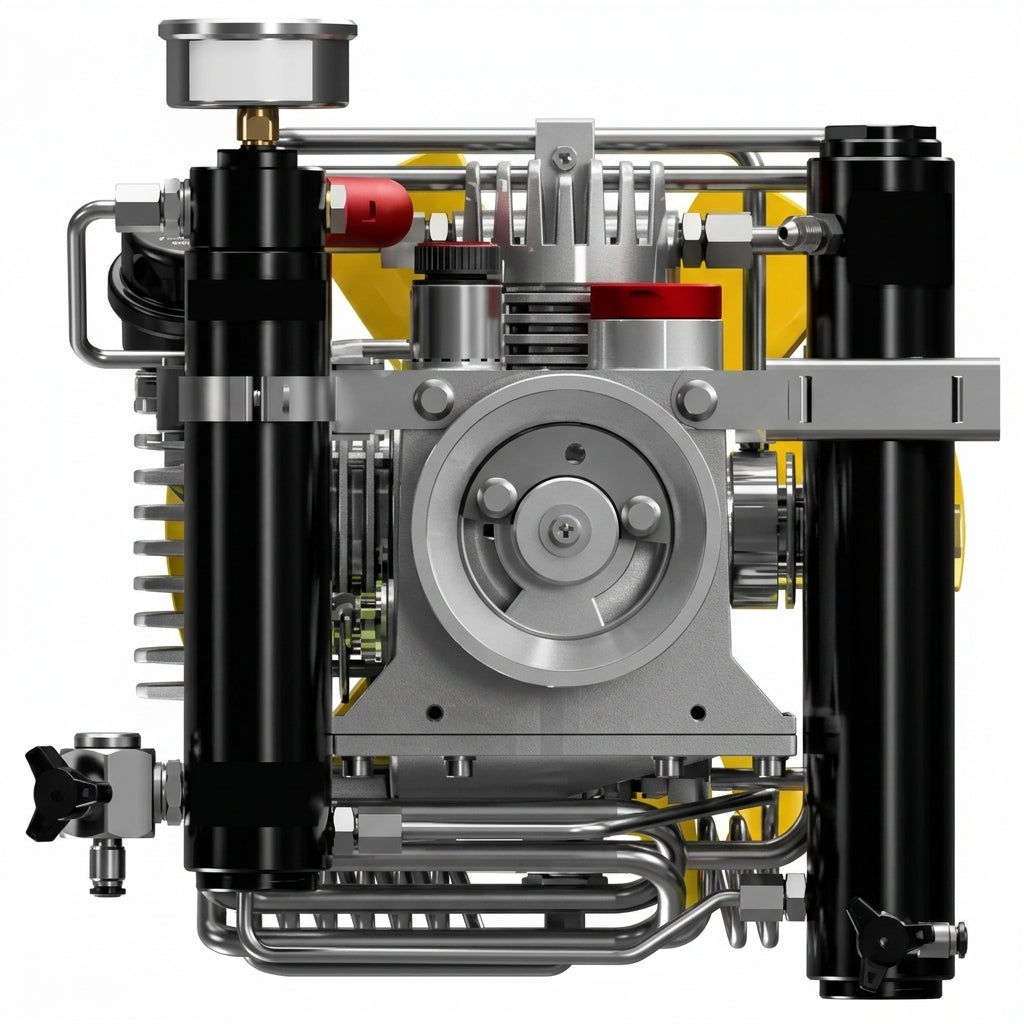

Gruppo Pompante ICON

Il gruppo pompante Coltri ICON (serie MCH 6) disponibile su DIR-STORE è il cuore meccanico ad alta pressione progettato per garantire massima affidabilità, compattezza ed efficienza nella ricarica di bombole da subacquea e autorespiratori.

Ingegnerizzato con una struttura a 4 stadi e 4 cilindri, questo gruppo pompante eroga una portata di 100 l/min (3,5 m³/h) con una pressione massima di esercizio fino a 330 bar. Il sistema impiega raffreddamento ad aria con rotazione destrorsa (oraria vista dal lato volano) e trasmissione a cinghia trapezoidale di Tipo A. La modularità dei cilindri e le pressioni intermedie calibrate garantiscono un funzionamento fluido e un'ottimale dissipazione del calore anche in condizioni ambientali gravose.

Caratteristiche Principali:

• Architettura a 4 Stadi / 4 Cilindri: Efficienza di compressione progressiva ad alta stabilità.
• Portata Ricarica 100 l/min: Prestazioni costanti misurate durante la carica di bombole da 10 litri (0-200 bar).
• Pressione di Esercizio fino a 330 bar: Pressione nominale impostabile a 230 bar o 330 bar.
• Trasmissione a Cinghia Trapezoidale Tipo A: Azionamento affidabile con rotazione oraria (vista lato volano).
• Lubrificazione e Raffreddamento Ottimizzati: Riserva d'olio da 600 ml per garantire una lubrificazione costante nei regimi di rotazione compresi tra 1.400 e 2.500 giri/min.

Specifiche Tecniche:

• Marca / Produttore: Coltri Sub
• Nome Prodotto: Gruppo Pompante ICON (MCH 6)
• Tipologia: Pompante ad Alta Pressione per Compressore Subacquea
• Portata di Carica: 100 l/min – 3,5 m³/h – 3,5 cfm (misurata su bombola 10 L da 0 a 200 bar ±5% a +20 °C)
• Pressione Nominale: 230 bar / 330 bar
• Pressione Max di Esercizio: 330 bar
• Numero Stadi / Cilindri: 4 stadi / 4 cilindri

Alesaggio Cilindri:

- 1° Stadio: 78 mm

- 2° Stadio: 38 mm

- 3° Stadio: 19 mm

- 4° Stadio: 9,7 mm

• Corsa: 13,5 mm
• Regime di Rotazione (RPM): Max 2.500 rpm | Min 1.400 rpm
• Senso di Rotazione: Destrorso / Orario (visto dal lato volano)
• Tipo di Trasmissione: Cinghia trapezoidale Tipo A

Pressioni Intermedie:

- 1° Stadio: ~ 4,5 bar

- 2° Stadio: ~ 16 bar

- 3° Stadio: ~ 75 bar

• Pressione d'Aspirazione Max: 1,3 bara
• Quantità Olio: 600 cc / ml

Contenuto del Set:

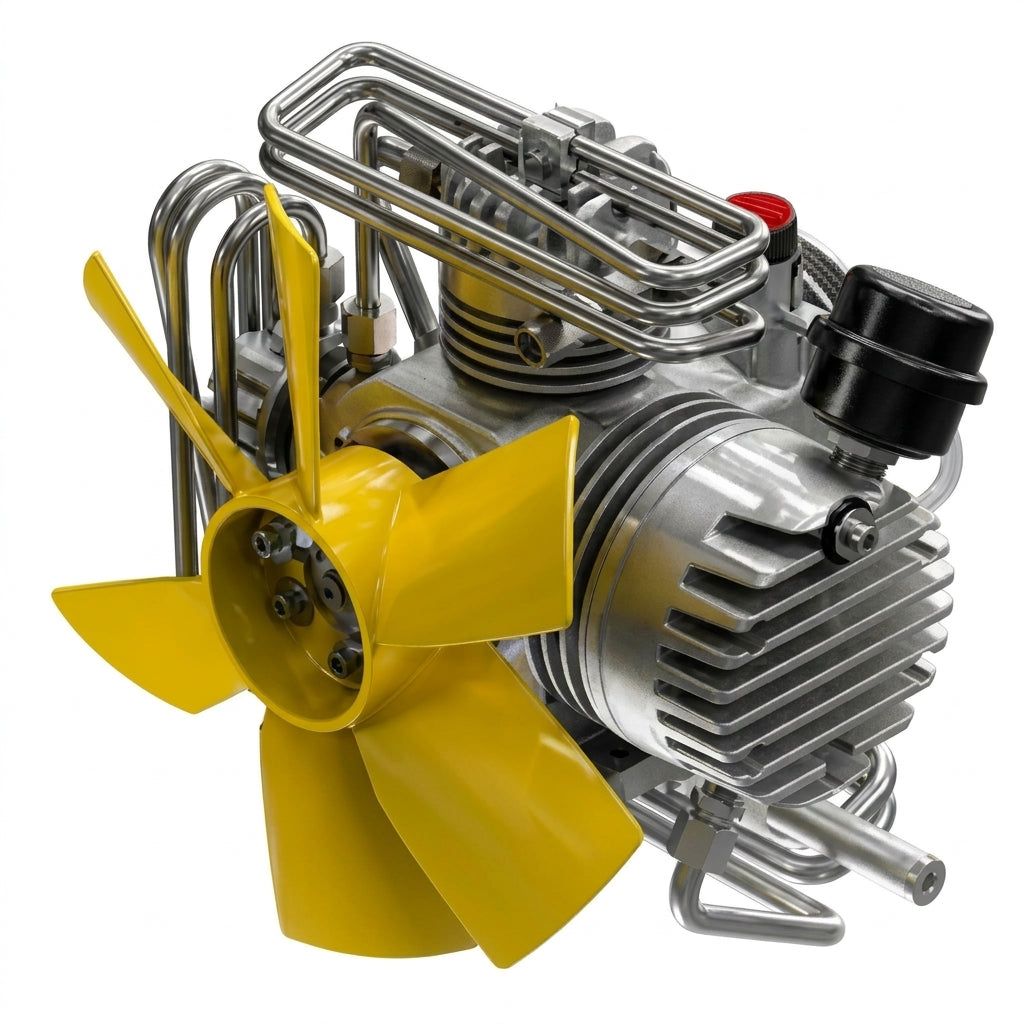

• 1x Gruppo Pompante Coltri ICON (MCH 6) completo di volano/ventola di raffreddamento e filtro d'aspirazione

Consiglio DIR-STORE:

• Manutenzione del Livello Olio: Controlla sempre il livello dell'olio dal mirino prima dell'avvio e utilizza esclusivamente olio sintetico specifico Coltri per compressori ad alta pressione per prevenire morchie e usure sui segmenti del 4° stadio;
• Rodaggio e Pressione: Rispetta il range di rotazione (1.400 - 2.500 rpm) e verifica la tensione della cinghia di trasmissione per evitare slittamenti e surriscaldamenti del gruppo pompante durante le sessioni di ricarica prolungate.
